返回列表

改性尼龍66(pa66)和純尼龍的區別

Date:2017-10-24 09:34:54


現在市面上常用的材料有改性尼龍66增強尼龍材料和純尼龍兩種,那麼這兩種材料具體有什麼區別?那我們現在就來一起談一談,增強尼龍材料和純尼龍產品的不同之處。

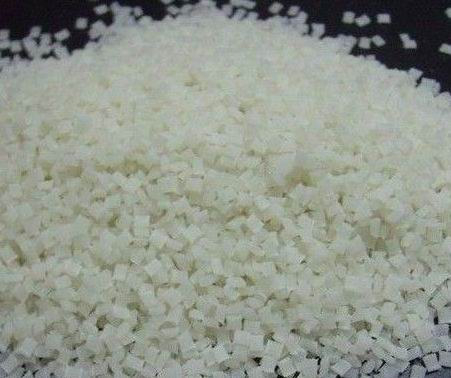

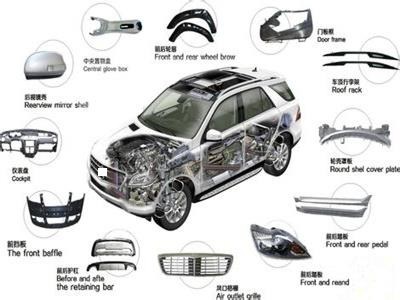

  增強尼龍材料與純尼龍相比,增強尼龍材料機械強度、剛性、耐熱性、耐蠕變性和耐疲勞強度大幅度提高,增強尼龍材料機械伸長率、模塑收縮率、吸濕性、耐磨性下降。性能主要決定於纖維與樹脂的黏合強度、含量、長徑比和取向度。可注塑和擠出成型。增強尼龍材料廣泛用於宇航、汽車、機械、化工等領域製造耐熱受力結構塑膠零部件。增強尼龍材料是在PA 加入30% 的玻璃纖維,PA 的力學性能、尺寸穩定性、耐熱性、耐老化性能有明顯提高,耐疲勞強度是未增強的2.5 倍。用增強材料來提高尼龍性能,增強材料有玻璃纖維,石棉纖維,碳纖維,鈦金屬等,其中以玻璃纖維為主,提高尼龍的耐熱性,尺寸穩定性,剛性,機械性能(拉伸強度和彎曲強度),特別是機械性能提高明顯,成為性能優良的工程塑料。玻璃纖維增強尼龍材料有長纖維增強和短纖維增強尼龍兩種,玻璃纖維增強尼龍材料廣泛運用於齒輪、軸承、風扇葉片、泵葉、自行車零部件、汽車工業零配件、漁具及一些精密工程製品。增強尼龍材料具有良好的耐磨性、耐熱性、耐油性及耐化學藥品性,還大大降低了原材料的吸水率和收縮率,增強尼龍材料還具有優良的尺寸穩定性及優異的機械強度。

  改性尼龍66在聚醯胺材料中有較高的熔點。它是一種半晶體-晶體材料。改性尼龍66在較高溫度也能保持較強的強度和剛度。改性尼龍66在成型後仍然具有吸濕性,其程度主要取決於材料的組成、壁厚以及環境條件。在產品設計時,一定要考慮吸濕性對幾何穩定性的影響。

  為了提高改性尼龍66的機械特性,經常加入各種各樣的改性劑。玻璃就是最常見的添加劑,有時為了提高抗衝擊性還加入合成橡膠,如EPDM和SBR等。

  改性尼龍66的粘性較低,因此流動性很好(但不如PA6)。這個性質可以用來加工很薄的元件。

  它的粘度對溫度變化很敏感。改性尼龍66的收縮率在1%~2%之間,加入玻璃纖維添加劑可以將收縮率降低到0.2%~1% 。收縮率在流程方向和與流程方向相垂直{HotTag}方向上的相異是較大的。

  改性尼龍66對許多溶劑具有抗溶性,但對酸和其它一些氯化劑的抵抗力較弱。

  注塑模工藝條件:

  乾燥處理:如果加工前材料是密封的,那麼就沒有必要乾燥。然而,如果儲存容器被打開,那麼建議在85C的熱空氣中乾燥處理。如果濕度大於0.2%,還需要進行105C,12小時的真空乾燥。

  熔化溫度:260~290C。對玻璃添加劑的產品為275~280C。熔化溫度應避免高於300C。

  模具溫度:建議80C。模具溫度將影響結晶度,而結晶度將影響產品的物理特性。對於薄壁塑件,如果使用低於40C的模具溫度,則塑件的結晶度將隨著時間而變化,為了保持塑件的幾何穩定性,需要進行退火處理。

  注射壓力:通常在750~1250bar,取決於材料和產品設計。

  注射速度:高速(對於增強型材料應稍低一些)。

  流道和澆口:由於改性尼龍66的凝固時間很短,因此澆口的位置非常重要。澆口孔徑不要小於0.5*t(這裡t為塑件厚度)。如果使用熱流道,澆口尺寸應比使用常規流道小一些,因為熱流道能夠幫助阻止材料過早凝固。如果用潛入式澆口,澆口的最小直徑應當是0.75mm。



無錫康烯塑膠科技有限公司擁有近20年的特種改性工程塑料的研發、生產經驗。專業技術服務團隊可為客戶提供一站式系統解決方案。如想瞭解更多關於產品的資訊,歡迎登錄我們的官網:www.kxplastics.com,諮詢線上客服或撥打熱線。固話:0510-68755207  手機:15190220696,我們將竭誠為您服務。



(免責聲明: 本站內收錄的所有教程與資源均來自於互聯網,其版權均歸原作者及其網站所有,本站雖力求保存原有的版權資訊,但由於諸多原因,可能導致無法確定其真實來源,請原作者原諒!如果您對本站教程與資源的歸屬存有異議,請立即通知小編,情況屬實,我們會第一時間予以刪除。)




聯繫電話

+86 510-68755233

聯繫電話:+86 13861842075/ +86 510-68755233

銷售部 :+86 13861842075/ +86 510-68755233

總公司: 弘旭企業(香港)有限公司 地址:香港九龍長沙灣荔枝角道822號2樓西翼

技術支持:君億視覺

WECHAT

微信掃描二維碼或添加關註
