PA是常見的工程塑料之一，而PA6和PA66是最常見的尼龍材料，二者結構相似，有很多共同點，那麼二者之間有什麼有什麼區別？今天就跟小編一起來瞭解一下。

　　一、背景

　　PA66是1935年卡羅瑟斯成功用己二酸和己二胺縮聚合成PA66聚合物。1936~1937年發現了用熔融紡絲製造PA66的工藝，1939年底由美國杜邦公司完成商業化。

圖 卡羅瑟斯

　　PA6是年德國IG公司施拉克研究用單一的己內醯胺為原料ε-氨基己酸作引發劑加熱合成的PA6聚合物，1939年進行PA6纖維的試驗生產，1943年由德國的法本公司完成商業化。

　　二、結構

　　想要分析他們有什麼區別，就要先從他們的結構入手，大家都知道，PA6是由己內醯胺開環聚合而成，而尼龍PA66由己二胺與己二酸縮合聚合物得到。PA6與PA66具有相同的分子式，但是結構式不同，如下圖所示：

圖 PA6和PA66結構式的差別

　　而正是由於這點差別導致了其性質的不同，如分子間氫鍵作用力不同。

圖 PA6和PA66種氫鍵數量的不同

　　PA66中氫鍵數量比PA6中多，PA66分子間作用力強于PA6分子間作用力，所以PA66在熱學性質上優於PA6（所以加工溫度更高），PA66的剛性比PA6好，PA6的韌性比PA66好，PA6的吸水速度比PA66快,PA6與PA66性質差異主要由上述氫鍵因素導致。

　　三、性能

　　PA66熔點260~265℃，玻璃化轉變溫度（幹態）為50℃。密度為1.13~1.16克/立方釐米。

　　PA6位半透明或者不透明的乳白色結晶性聚合物顆粒，熔點220℃，熱分解溫度大於310℃，相對密度1.14，吸水率（23℃水中24小時）1.8%，具有優良的耐磨性和自潤滑性，機械強度高，耐熱性、電絕緣性能好，低溫性能優良，能自熄耐化學性好，特別是耐油性優良。

　　PA6與PA66比較，加工成型容易，製品表面光澤性好，使用溫度範圍較寬，但是吸水率較高，尺寸穩定性差。剛性小，熔點低，在惡劣環境下能長期使用，在較寬的溫度範圍內仍能保持足夠的應力，連續使用溫度105℃。

　　總體而言PA66和PA6的性能區別如下：

機械性能：PA66 > PA6

熱介質性能：PA66 > PA6

價格：PA66 > PA6

熔點：PA66 > PA6

吸水性：PA66< PA6

耐候性：PA66< PA6

冷凝時間：PA66< PA6

成型加工性能：PA66 < PA6

　　四、工藝條件

　　乾燥處理

　　PA6容易吸收水分，因此加工前的乾燥特別要注意。如果材料是用防水材料包裝供應的，則容器應保持密閉。如果濕度大於0.2%，建議在80℃以上的熱乾燥空氣中乾燥3~4小時。如果材料已經在空氣中暴露超過8小時，建議進行105℃，1~2小時以上的真空烘乾。最好使用除濕乾燥機。

　　PA66如果加工前材料是密封的，那麼就沒有必要乾燥。如果儲存容器被打開，那麼建議在85℃的熱的乾燥空氣中乾燥處理。如果濕度大於0.2%，還需要進行105℃，1~2小時的真空乾燥。最好使用除濕乾燥機。成型溫度：260~310℃，對於增強品種為280~320℃。

　　模具溫度

　　PA6：80~90℃。模具溫度很顯著地影響結晶度，而結晶度又影響著塑件的機械特性。

　　對於薄壁的，流程較長的塑件也建議施用較高的模具溫度。增大模具溫度可以提高塑件的強度和剛度，但卻降低了韌性。如果壁厚大於3mm，建議使用20~40℃的低溫模具。對於玻璃增強材料模具溫度應大於80℃。

　　PA66：建議80℃。模具溫度將影響結晶度，而結晶度將影響產品的物理特性。

　　對於薄壁塑件，如果使用低於40℃的模具溫度，則塑件的結晶度將隨著時間而變化，為了保持塑件的幾何穩定性，需要進行退火處理。

　　熔化溫度

　　PA6：230~280℃，對於增強品種為250~280℃。

　　PA66:260~290℃。對玻璃添加劑的產品為275~280℃。熔化溫度應避免高於300℃。

　　注射壓力

　　均為一般在750~1250bar之間（取決於材料和產品設計）。

　　注射速度

　　均為高速（對增強型材料要稍微降低）。

　　流道和澆口

　　由於PA6和PA66的凝固時間很短，因此澆口的位置非常重要。澆口孔徑不要小於0.5*t（這裡t為塑件厚度）。如果使用熱流道，澆口尺寸應比使用常規流道小一些，因為熱流道能夠幫助阻止材料過早凝固。如果用潛入式澆口，澆口的最小直徑應當是0.75mm。

　　五、應用

　　PA6工程塑料具有較高的抗張強度、良好的抗衝擊性能、優異的耐磨性能、耐化學性能和較低的摩擦係數，通過玻璃纖維改性、礦物填充改性、添加阻燃劑，可以使其綜合性能更加優異，主要用於汽車工業和電子電器領域。

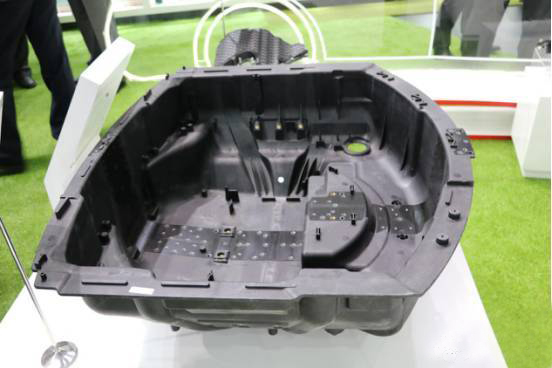

圖 玻纖增強PA6備胎槽

　　PA66的綜合性能好，具有強度高，剛性好、抗衝擊、耐油及化學品、耐磨和自潤滑等優點，尤其是硬度、剛性、耐熱性和蠕變性能更佳。PA66由於強度高於PA6，因此更多的用於生產簾子線等工業用絲。

　　圖PA66進氣歧管

PA6與PA66很多應用重疊，但是能夠用PA6的地方，一般不用PA66。

無錫康烯塑膠科技有限公司擁有近20年的特種改性工程塑料的研發、生產經驗。專業技術服務團隊可為客戶提供一站式系統解決方案。如想瞭解更多關於產品的資訊，歡迎登錄我們的官網：www.kxplastics.com，諮詢線上客服或撥打熱線。固話：0510-68755207  手機：15190220696，我們將竭誠為您服務。

（免責聲明: 本站內收錄的所有教程與資源均來自於互聯網，其版權均歸原作者及其網站所有，本站雖力求保存原有的版權資訊，但由於諸多原因，可能導致無法確定其真實來源，請原作者原諒！如果您對本站教程與資源的歸屬存有異議，請立即通知小編，情況屬實，我們會第一時間予以刪除。）
